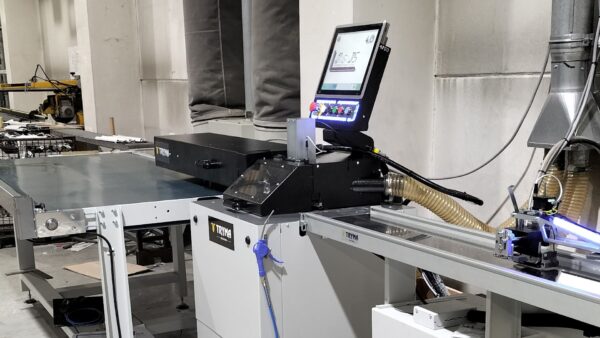

DigiBS IG OT – Fierăstrău pentru debitarea baghetelor din PVC cu unghi de tăiere variabil (45°–135°), cu clește de alimentare și masă de evacuare

Expresia maximă a integrării este DigiBS IG OT.
Acest fierăstrău pentru debitarea baghetelor de geam este o linie automată de debitare.

Operatorul trebuie doar să încarce bara și să îndepărteze piesele debitate de pe masa de evacuare: toate operațiile de manipulare sunt automatizate, astfel încât timpul de lucru nu este influențat de intervenția operatorului.

Unitatea de debitare este aceeași ca la modelul DigiBS standard: fierăstrăul este de tip „Up-Cut” (cu disc de 300 mm diametru), iar poziționarea unghiului de tăiere variabil, de la 45° la 135°, este gestionată de o masă rotativă controlată numeric (NC).

DigiBS4.0 este proiectat special pentru debitarea baghetelor de geam și este echipat cu un sistem universal de fixare, cu reglare rapidă sau electronică (opțiunea EGS – Electronic Glass Simulator). Sistemul permite prelucrarea diferitelor tipuri de profile fără utilizarea șabloanelor sau a contraplăcilor.

Cleștele de alimentare utilizează sistemul de blocare consacrat, care elimină complet necesitatea utilizării contraplăcilor și permite folosirea utilajului ca un simplu limitator de măsurare, prin avansarea manuală a barei. (Funcție utilă pentru debitarea pieselor.) Masa de evacuare poate acomoda până la 15 piese și nu necesită reglaje.

Category:

În versiunea DigiBS 4.0-IG OT, limitatorul de lungime este transformat într-un clește de alimentare.

Acest sistem este conceput pentru a menține profilul fixat în poziția corectă și pentru a alimenta automat unitatea de debitare cu lungimea exactă de profil necesară.

Operatorul trebuie doar să încarce o bară nouă, să efectueze prima tăiere și să descarce piesele prelucrate.

O fotocelulă instalată pe unitatea de fixare activează, de asemenea, utilajul atunci când bara este prea scurtă pentru a efectua operația de debitare și informează operatorul că trebuie să pregătească și să încarce o bară nouă.

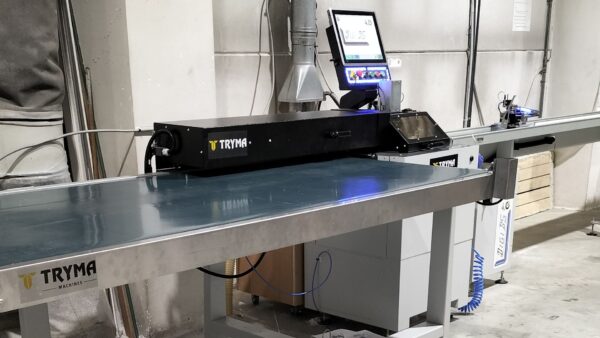

Masa de evacuare poate gestiona până la 15 piese fără a necesita niciun reglaj.

Crearea listei de debitare

  • Introducerea manuală a datelor de pe ecranul tactil
  • Încărcarea fișierelor de pe memorie USB, prin Ethernet sau Wi-Fi (.txt)
  • Recepționarea prin radio a măsurătorilor de la instrumentul electronic DigiBAR și generarea automată a listei

Este posibilă adăugarea, ștergerea și editarea oricărei linii în orice moment, prin selectarea directă a liniei de pe ecranul tactil. Dacă este necesar, utilajul poate gestiona și tăierea capetelor la începutul oricărui ciclu de debitare.
Căruciorul cu opritor se îndepărtează automat de fierăstrău după operația de tăiere, pentru a facilita îndepărtarea piesei debitate. În plus, ecranul tactil color afișează toate informațiile de care operatorul are nevoie în timpul ciclului de lucru, iar zonele colorate indică în mod clar și imediat starea utilajului.

Integrarea cu instrumentul electronic de măsurare DigiBAR 4.0 reprezintă cea mai utilizată și mai simplă modalitate de lucru cu fierăstrăul pentru baghete DigiBS: lista de debitare este generată automat, în timp real, pe parcursul ciclului de măsurare.

Unitatea de control DigiBS IG integrează o interfață radio avansată, capabilă să creeze și să gestioneze o rețea radio robustă în întregul atelier.

Toate produsele din familia DigiFAMILY pot utiliza această rețea pentru a face schimb de informații.

Caracteristică Specificație
Tip de tăiere Fierăstrău „Up-Cut” pentru o singură bară
Unghiuri de tăiere 45°–135° ; 20°-160°
Disc Ø 300 mm
Motor disc Trifazat, 0,75 kW, 2800 rpm
Avans pentru tăiere Avans pneumatic, cu reglarea vitezei prin buton extern
Poziționarea barelor Sistem exclusiv care permite debitarea oricărui tip de baghetă fără contraplăci dedicate
Simulator pneumatic de geam 12 presetări selectabile manual sau Simulator electronic de geam (EGS) pentru un număr „nelimitat” de profile
Înălțimea planului de lucru 920 mm ±30 mm
Dimensiunea minimă și maximă a piesei 180–3180 mm
Greutate 300 kg
Alimentare electrică Trifazată, 400 V, 50/60 Hz
Deplasarea căruciorului Motor pas cu pas, cu feedback de la encoder magnetic
Precizie ±0,1 mm
Viteză de poziționare 30 m/min
Mișcarea de rotație a capului Motor pas cu pas (feedback prin bandă magnetică)
