DigiSC – Fierăstrău DUBLU pentru debitarea baghetelor din ALU și PVC la 90°, cu DUBLU limitator electronic de lungime

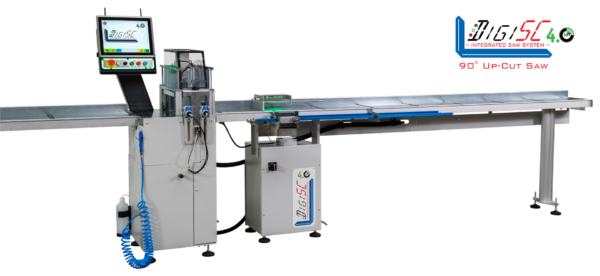

DigiSC 4.0 Doble Stop este un sistem care integrează un fierăstrău pentru debitarea baghetelor și un DUBLU limitator electronic de lungime, permițând debitarea a 4 piese de două lungimi diferite printr-o singură tăiere.

Fierăstrăul este de tip „U-Cut” cu tăiere ascendentă, având un disc cu diametrul de 400 mm.

Unghiul de tăiere este fix, la 90°.

Utilajul este disponibil în următoarele variante:

  • Versiunea A – pentru profile din aluminiu, cu avans oleo-pneumatic al discului, sistem de lubrifiere a discului și role de glisare pe limitatorul de lungime.
  • Versiunea P – pentru profile din PVC, cu avans pneumatic al discului și masă a limitatorului de lungime realizată din aluminiu.
  • Versiunea S – pentru baghete de geam din PVC la 90°, cu dispozitiv special de fixare pentru 4 bare de baghetă cu secțiune pătrată și avans pneumatic al discului.
Category:

DigiSC 4.0 DOUBLE STOP este „reversibil”, oferind posibilitatea de a avea masa de evacuare atât în partea stângă, cât și în partea dreaptă a utilajului. Chiar și după instalare, prin glisarea panoului electric dintr-o parte în cealaltă, limitatorul de lungime poate fi amplasat cu ușurință pe partea stângă sau dreaptă a fierăstrăului pentru baghete.

Zona de tăiere poate fi configurată prin deplasarea opritorului posterior în patru poziții diferite, pentru modificarea configurației de tăiere și pentru prelucrarea cu ușurință a profilelor de dimensiuni mari.

Fixarea barelor este realizată cu ajutorul a doi cilindri pneumatici verticali și doi cilindri pneumatici orizontali. Zona de fixare și debitare este complet protejată printr-un dispozitiv acționat pneumatic, prevăzut cu suprafețe mari transparente, care asigură o vizibilitate excelentă asupra procesului de lucru.

DigiSC 4.0 este echipat, de asemenea, cu o cutie integrată în șasiul utilajului, destinată colectării așchiilor rezultate în urma debitării.

Limitatorul electronic de lungime este realizat din profile robuste din aluminiu, care integrează două sisteme de glisare pentru cărucioare.

Poziționarea opritoarelor este gestionată de controlul numeric, iar măsurarea este verificată cu ajutorul unui sistem cu bandă magnetică, cu o eroare de ±0,1 mm.

Acest sistem permite efectuarea operațiilor cu o precizie excepțională, combinată cu o viteză ridicată de poziționare.

Crearea listei de debitare

  • Introducerea manuală a datelor de pe ecranul tactil
  • Încărcarea fișierelor de pe memorie USB, prin Ethernet sau Wi-Fi (.txt)
  • Recepționarea prin radio a măsurătorilor de la instrumentul electronic DigiBAR și generarea automată a listei

Este posibilă adăugarea, ștergerea și editarea oricărei linii în orice moment, prin selectarea directă a liniei de pe ecranul tactil. Dacă este necesar, utilajul poate gestiona și tăierea capetelor la începutul oricărui ciclu de debitare.

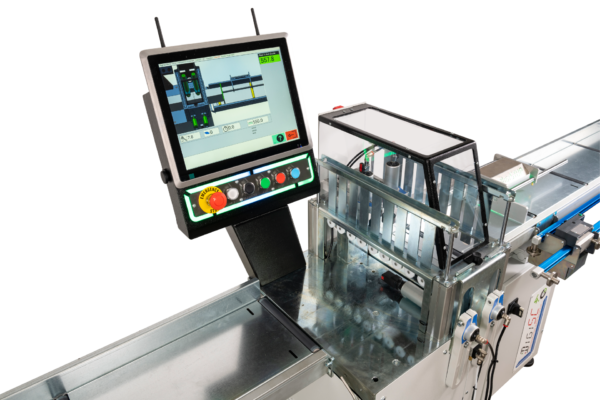

Cărucioarele cu opritor se îndepărtează automat de fierăstrău după operația de tăiere, pentru a facilita îndepărtarea pieselor debitate. În plus, ecranul tactil color afișează toate informațiile de care operatorul are nevoie în timpul ciclului de lucru, iar zonele colorate indică în mod clar și imediat starea utilajului.

Integrarea cu instrumentul electronic de măsurare DigiBAR 4.0 reprezintă cea mai utilizată și mai simplă modalitate de lucru cu fierăstrăul pentru baghete DigiSC: lista de debitare este generată automat, în timp real, pe parcursul ciclului de măsurare.

Toate produsele din familia DigiFAMILY pot utiliza această rețea pentru a face schimb de informații.

Kind of cut Up to 4 bars (two different sizes) Up cut saw
Cutting angles 90°
Blade D 400 mm (blade lubrication system supplied on A Vers)
Blade Motors Tree-phases 1.3 kW 2800 rpm
Cutting feeding Oil-Pneumatic feed (on A Vers.)
Pneumatic feed (on P and S Vers. ),
speed adjustment by external knob
Bars positioning Rear square adjustable in 4 different positions
Two vertical and two horizontal pneumatic clamping devices adjustable according to profile
Working plane height 950mm +/-30mm
Minimum and maximum piece measure 140-3140 4140 5140 6140  mm
Weight 300 Kg
Power Supply Tree phases 400V 50/60Hz
Carriage movement Stepper Motor, Magnetic encoder feedback
Accuracy ±0,1 mm
Positioning speed 40 m/min
