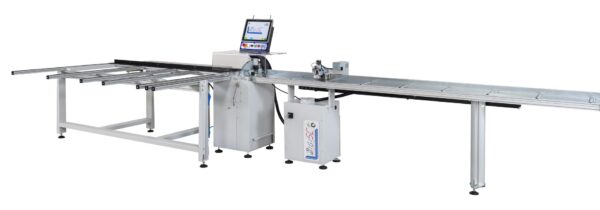

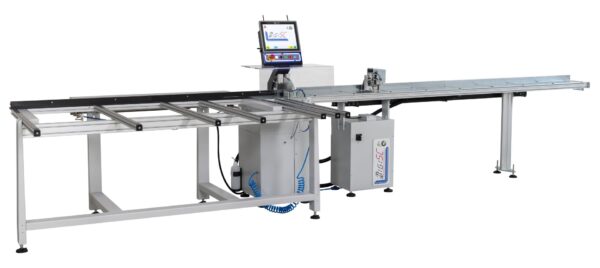

DigiSC IG OT – Fierăstrău complet automat la 90° (bară simplă/multiplă), integrat cu clește de alimentare reglabil și masă de evacuare

DigiSC 4.0 IG OT este un sistem care integrează un utilaj de debitare și un limitator electronic de lungime, cu clește automat de alimentare a barei și masă automată pentru evacuarea pieselor debitate.

Utilajul este de tip fierăstrău cu disc ascendent, cu un disc cu diametrul de 400 mm.

Unghiul de tăiere este fix, la 90°.

Acest utilaj este proiectat pentru debitarea complet automată a 1 sau 2 bare de baghete de geam sau profile mici din aluminiu. Operatorul trebuie doar să încarce bara (cu o lungime de până la 7 m), iar utilajul efectuează automat toate operațiile de debitare programate pe bară.

Category:

Zona de debitare este proiectată pentru fixarea uneia sau mai multor bare din aluminiu cu secțiune mică.

Zona de fixare și debitare este complet protejată printr-o apărătoare care acoperă discul și direcționează așchiile către duza de aspirație; în plus, o protecție generală din plexiglas împiedică proiectarea așchiilor în exterior.

DigiSC 4.0 IG OT este echipat, de asemenea, cu un sistem eficient de evacuare și este pregătit pentru conectarea la un sistem de aspirație; în baza utilajului este integrată o cutie specială pentru curățarea rapidă.

Limitatorul de lungime este realizat din profile robuste de aluminiu extrudat.

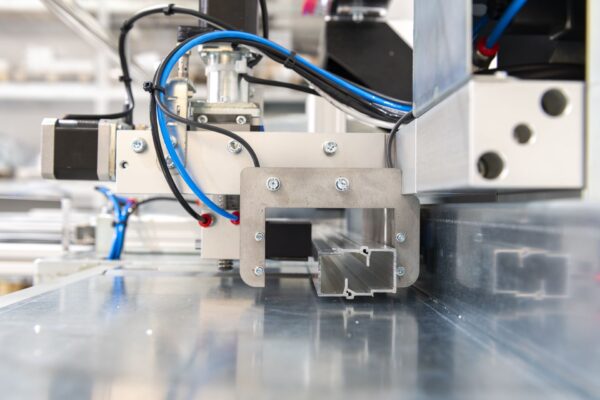

Pe acesta se deplasează un clește de alimentare reglabil pe înălțime și lățime (opțional, inclusiv prin intermediul unor axe electrice). Cleștele prinde barele la o distanță parametrizată și le împinge până la înălțimea dorită.

Piesa este apoi debitată și evacuată automat pe masa de evacuare.

Ciclul complet automat permite operatorului să efectueze alte operații în timp ce utilajul realizează debitarea.

Funcționare

  • Introducerea manuală a dimensiunilor direct de la interfață
  • Încărcarea listei de debitare de pe memorie USB sau prin Ethernet/Wi-Fi
  • Recepționarea prin radio a măsurătorilor de la instrumentul electronic DigiBAR și generarea listei de debitare

Este posibilă adăugarea, ștergerea și editarea oricărei linii în orice moment, trecerea de la o linie la alta și gestionarea listei de debitare.

Integrarea cu instrumentul electronic de măsurare DigiBAR 4.0 reprezintă cea mai utilizată modalitate de lucru cu utilajul de debitare DigiSC 4.0 IG OT. Nivelul ridicat d

Caracteristică Specificație
Configurație Alimentare stânga / dreapta
Tip de tăiere Disc ascendent
Unghi de tăiere 90°
Disc Ø 400 mm
Avans disc Oleo-pneumatic
Motor disc 1 × 400 V trifazat, 1,3 kW, 2800 rpm
Poziționarea barelor / Echipare / Fixare Două cleme verticale + două cleme orizontale
Înălțimea mesei de lucru 950 mm ±30 mm
Dimensiunea minimă și maximă 140–3140 / 4140 / 5140 / 6140 mm
Greutate 305 kg
Alimentare electrică Trifazată, 400 V, 50/60 Hz
Deplasarea cleștelui Motor pas cu pas (feedback prin bandă magnetică)
Viteza axei căruciorului 30 m/min
Precizie ±0,1 mm
