DigiSTOP 4.0 Heavy – Limitator electronic de lungime pentru profile mari și grele

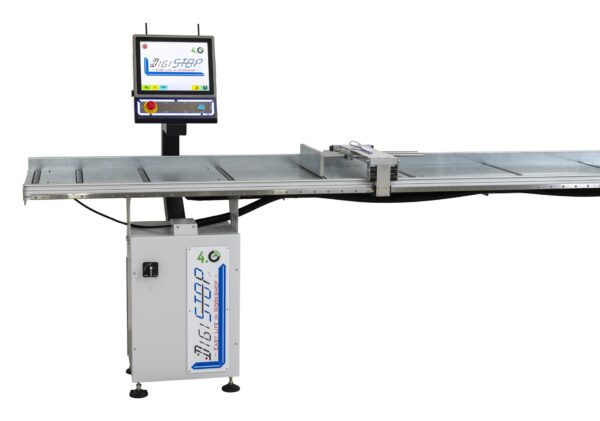

DigiSTOP 4.0 H (Heavy) este un limitator electronic de lungime (opritor de măsurare) care poate fi integrat cu orice fierăstrău sau unitate de debitare existentă pentru profile din fier, aluminiu sau PVC.

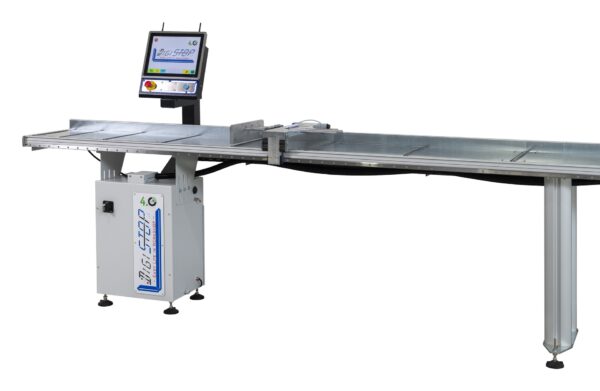

Transportorul cu role este construit din profile robuste din aluminiu extrudat, iar limitatorul de măsurare este montat pe un cărucior extrem de solid, care se deplasează pe două ghidaje liniare (unul frontal și unul posterior).

Un sistem de amortizare a șocurilor protejează limitatorul împotriva impacturilor, iar o frână pneumatică menține căruciorul în poziție.

Căruciorul este acționat de un motor pas cu pas și un reductor planetar, controlate de o unitate electronică de control.

DigiSTOP 4.0 H este disponibil în patru variante de lungime de măsurare, în funcție de lungimea maximă de debitare dorită: 3000, 4000, 5000 și 6000 mm.

Lățimea suprafeței de glisare este de 400 mm, ceea ce face ca DigiSTOP 4.0 H să fie ideal pentru lucrul cu fierăstraie circulare de tăiere la unghi (fierăstraie de tâmplărie) echipate cu discuri de diametru mare (500–700 mm).

Category:

DigiSTOP 4.0 H (Heavy) – Limitator electronic de lungime

DigiSTOP 4.0 H (Heavy) este un limitator electronic de lungime (opritor de măsurare) care poate fi integrat cu orice fierăstrău sau unitate de debitare existentă pentru profile din fier, aluminiu sau PVC.

DigiSTOP este „reversibil”, oferind posibilitatea de a avea masa de evacuare atât în partea stângă, cât și în partea dreaptă a utilajului. Chiar și după instalare, prin glisarea panoului electric dintr-o parte în cealaltă, limitatorul de lungime poate fi amplasat cu ușurință pe partea stângă sau dreaptă a fierăstrăului pentru baghete.

Crearea listei de debitare

  • Introducerea manuală a datelor de pe ecranul tactil
  • Încărcarea fișierelor de pe memorie USB, prin Ethernet sau Wi-Fi (.txt)
  • Recepționarea prin radio a măsurătorilor de la instrumentul electronic DigiBAR și generarea automată a listei

Este posibilă adăugarea, ștergerea și editarea oricărei linii în orice moment, prin selectarea directă a liniei de pe ecranul tactil. Dacă este necesar, utilajul poate gestiona și tăierea capetelor la începutul oricărui ciclu de debitare.

DigiSTOP se integrează cu fierăstraiele pentru debitarea baghetelor prin intermediul unui presostat (opțional), care transmite utilajului un impuls pneumatic pentru fixare și/sau semnal de tăiere. După operația de tăiere, opritorul căruciorului se îndepărtează automat de fierăstrău, pentru a facilita îndepărtarea piesei tăiate.

Integrarea cu instrumentul electronic de măsurare DigiBAR 4.0 reprezintă cea mai utilizată și mai simplă modalitate de lucru cu limitatorul de lungime DigiSTOP 4.0: lista de debitare este generată automat, în timp real, pe parcursul ciclului de măsurare.

Unitatea de control DigiSTOP integrează o interfață radio avansată, capabilă să creeze și să gestioneze o rețea radio stabilă în întregul atelier.

Toate produsele din familia DigiFAMILY pot utiliza această rețea pentru a face schimb de informații.

Ecranul tactil color afișează toate informațiile de care operatorul are nevoie în timpul ciclului de lucru, iar zonele colorate indică în mod clar și imediat starea utilajului.

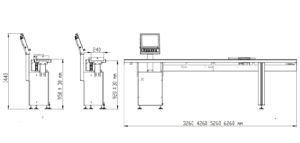

Specificație Detalii
Configurație În partea stângă sau dreaptă a fierăstrăului pentru baghete
Înălțimea planului de lucru 920 mm ± 30 mm (950 mm ± 30 mm pentru versiunea „R”)
Lungime minimă și maximă de măsurare, reglabilă 0–3000 / 4000 / 5000 / 6000 mm
Greutate 105 kg; 121 kg pentru versiunea „R” de 3000 mm
Alimentare Monofazată, 230 V, 50/60 Hz
Deplasarea căruciorului Motor pas cu pas (cu feedback de la encoderul magnetic pentru versiunea „M”)
Viteza căruciorului 50 m/min
Precizie ± 0,3 mm; ± 0,1 mm pentru versiunea „M”
