DigiSTOP – Limitator electronic de lungime pentru profile din aluminiu și PVC

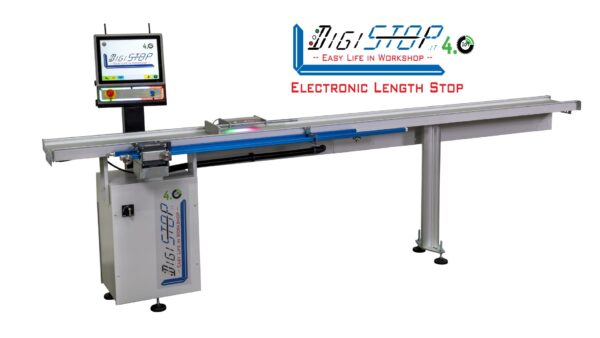

DigiSTOP4.0 este un limitator electronic de lungime avansat tehnologic, amplasat pe partea de evacuare, care poate fi conectat și integrat la orice fierăstrău de debitare pentru baghete din aluminiu, lemn și profile PVC.

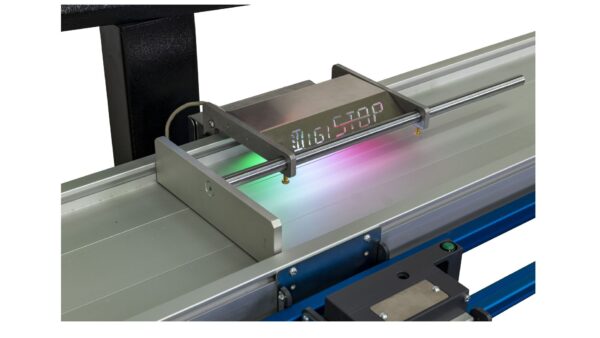

Limitatorul de lungime permite poziționarea foarte precisă a baghetei, datorită căruciorului cu opritor acționat de un motor pas cu pas integrat și de unitatea electronică de control.

Structura mașinii este realizată din profile robuste din aluminiu structural, care integrează șina de glisare a căruciorului.

DigiSTOP este disponibil în patru variante de lungime, în funcție de lungimea maximă de debitare: 3000, 4000, 5000 și 6000 mm.

Opțiuni disponibile pentru profile PVC:

  • DigiSTOP X – cu masă de lucru plană
  • DigiSTOP M – cu bandă magnetică de măsurare pentru poziționare în „buclă închisă” și o precizie de 0,1 mm

Opțiuni disponibile pentru profile din aluminiu:

  • DigiSTOP R – cu role pe masa de lucru
  • DigiSTOP RM – cu role pe masa de lucru și bandă magnetică de măsurare pentru poziționare în „buclă închisă” și o precizie de 0,1 mm
Category:

DigiSTOP – Caracteristici și funcționalități

DigiSTOP este „reversibil”, oferind posibilitatea de a avea masa de evacuare atât în partea stângă, cât și în partea dreaptă a utilajului. Chiar și după instalare, prin glisarea panoului electric dintr-o parte în cealaltă, limitatorul de lungime poate fi amplasat cu ușurință pe partea stângă sau dreaptă a fierăstrăului pentru baghete.

Crearea listei de debitare

  • Introducerea manuală a datelor de pe ecranul tactil
  • Încărcarea fișierelor de pe memorie USB, prin Ethernet sau Wi-Fi (.txt)
  • Recepționarea prin radio a măsurătorilor de la instrumentul electronic DigiBAR și generarea automată a listei

Este posibilă adăugarea, ștergerea și editarea oricărei linii în orice moment, prin selectarea directă a liniei de pe ecranul tactil. Dacă este necesar, utilajul poate gestiona și tăierea capetelor la începutul oricărui ciclu de debitare.

DigiSTOP se integrează cu fierăstraiele pentru debitarea baghetelor prin intermediul unui presostat (opțional), care transmite utilajului un impuls pneumatic pentru fixare și/sau semnal de tăiere. După operația de tăiere, opritorul căruciorului se îndepărtează automat de fierăstrău, pentru a facilita îndepărtarea piesei tăiate.

Integrarea cu instrumentul electronic de măsurare DigiBAR 4.0 reprezintă cea mai utilizată și mai simplă modalitate de lucru cu limitatorul de lungime DigiSTOP4.0: lista de debitare este generată automat, în timp real, pe parcursul ciclului de măsurare.

Unitatea de control DigiSTOP integrează o interfață radio avansată, capabilă să creeze și să gestioneze o rețea radio stabilă în întregul atelier.

Toate produsele din familia DigiFAMILY pot utiliza această rețea pentru a face schimb de informații.

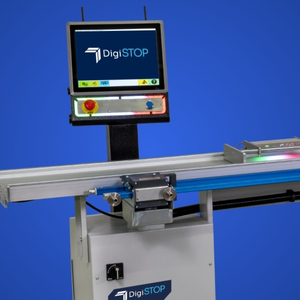

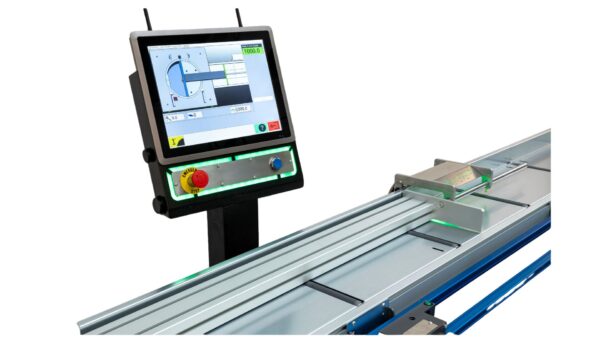

Ecranul tactil color afișează toate informațiile de care operatorul are nevoie în timpul ciclului de lucru, iar zonele colorate indică în mod clar și imediat starea utilajului.

SPECIFICAȚII TEHNICE – DigiSTOP4.0

Specificație Detalii
Configurație În partea stângă sau dreaptă a fierăstrăului pentru baghete

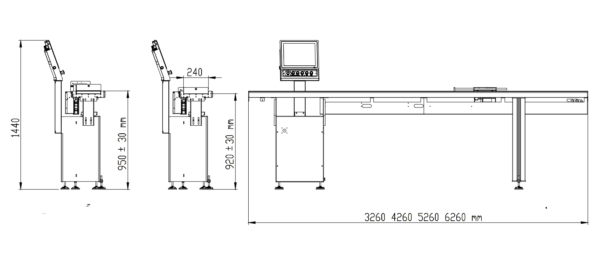

Înălțimea planului de lucru 920 mm ± 30 mm (950 mm ± 30 mm pentru versiunea „R”)
Lungime minimă și maximă de măsurare, reglabilă 0–3000 / 4000 / 5000 / 6000 mm
Greutate 105 kg; 121 kg pentru versiunea „R” de 3000 mm
Alimentare Monofazată, 230 V, 50/60 Hz
Deplasarea căruciorului Motor pas cu pas (cu reacție de la encoderul magnetic pentru versiunea „M”)
Viteza căruciorului 50 m/min
Precizie ± 0,3 mm; ± 0,1 mm pentru versiunea „M”
